RTK-Überblick
Real-Time Kinematic (RTK) ist eine satellitenbasierte Navigationstechnologie, die die Genauigkeit von Positionsdaten erheblich verbessert.
Durch die Nutzung von Satellitensignalen erreicht RTK eine Präzision im Zentimeterbereich – ideal für Anwendungen, die eine exakte Positionsbestimmung erfordern, wie autonomes Fahren, Drohnen oder Robotik.

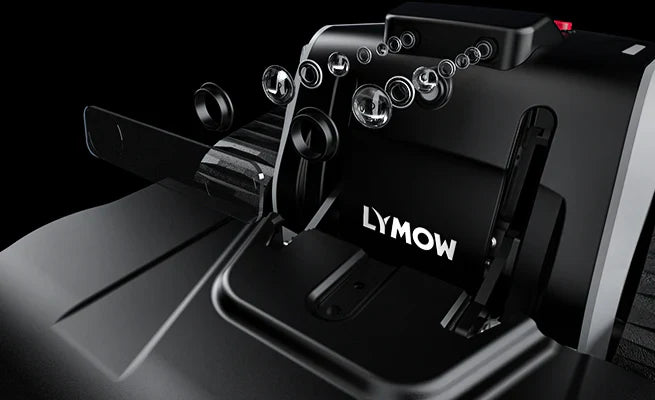

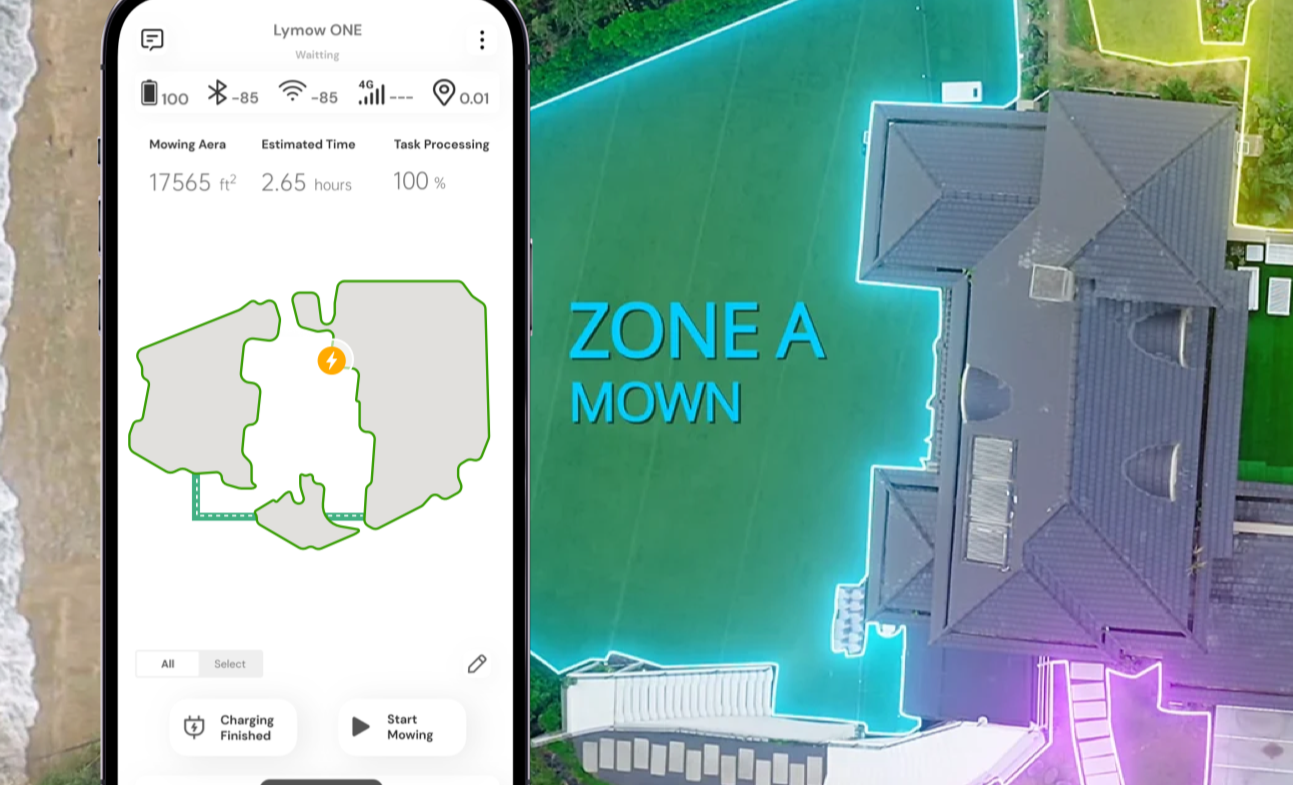

In der Anwendung bei intelligenten Mährobotern ermöglicht RTK eine effiziente Navigation ohne Begrenzungskabel und sorgt dafür, dass der Roboter nahtlos innerhalb eines festgelegten Bereichs arbeitet.
Was ist der Unterschied zwischen RTK, GPS und GNSS?
GNSS (Global Navigation Satellite System) ist ein globales System, das Positions-, Geschwindigkeits- und Zeitdaten überall auf der Erde bereitstellt.
Dazu gehören Systeme wie GPS, Galileo, GLONASS und Beidou.
RTK ist eine spezialisierte Technologie, die auf GNSS aufbaut.
Sie nutzt die Satellitensignale des GNSS, um Positionsdaten in Echtzeit mit Zentimetergenauigkeit zu liefern – ideal für präzisionsbasierte Anwendungen wie robotische Rasenmäher.
Wie RTK funktioniert
RTK erreicht durch die Nutzung von GNSS eine Positionsgenauigkeit im Zentimeterbereich in Echtzeit.
Das System basiert auf einer Referenzstation, die kontinuierlich Satellitendaten erfasst und sie an eine mobile Station überträgt.
Diese empfängt sowohl die Satellitensignale als auch die Daten der Referenzstation und berechnet daraus auf Grundlage des relativen Positionierungsprinzips ihre exakten 3D-Koordinaten in Echtzeit.
Hardwarekomponenten
- Referenzstation:
Ein zentrales Element des RTK-Systems.
Sie befindet sich an einem Punkt mit bekannten Koordinaten, beobachtet kontinuierlich die Satellitensignale und sendet die Beobachtungsdaten an die mobile Station.
Die Stabilität und Genauigkeit der Referenzstation wirken sich direkt auf die Messgenauigkeit des gesamten RTK-Systems aus.
- Mobile Station:
Ein Gerät zur Messung vor Ort.
Sie empfängt sowohl die Satellitensignale als auch die Daten der Referenzstation und berechnet daraus ihre eigene Position.
Mobile Stationen sind tragbar, flexibel und können an verschiedenen Orten Messungen durchführen.
- Datenverbindung:
Dient der Verbindung zwischen Referenzstation und mobiler Station, um eine Echtzeit-Datenübertragung zu gewährleisten.
Diese Kommunikation kann über Funk, Mobilfunknetz oder andere Technologien erfolgen, um eine stabile und zuverlässige Übertragung sicherzustellen.
Einführung in die RTK-Referenzstation
In der RTK-Technologie liefert die Referenzstation Referenzdaten an die mobile Station und ermöglicht so eine Hochpräzisionspositionierung.
Derzeit gibt es hauptsächlich zwei Typen von Referenzstationen: lokale physische Basisstationen und virtuelle Basisstationen, die auf Ntrip (Networked Transport of RTCM via Internet Protocol) basieren.
1. Lokale physische Basisstation
Lokale physische Basisstationen bestehen in der Regel aus GNSS-Empfängern, Antennen, Kommunikationsgeräten und Stromversorgungen.
Sie befinden sich meist an festen Positionen mit bekannten Koordinaten, wie Vermessungspunkten, Dachflächen oder anderen offenen und stabilen Standorten.
Bei der Installation sollte auf die Stabilität der Basisstation geachtet und äußere Einflüsse wie Vibrationen vermieden werden.
Vorteile:
- Hohe Unabhängigkeit:
Da keine Abhängigkeit von externen Netzwerken besteht, kann die Basisstation – solange sie ordnungsgemäß funktioniert – Messdienste für nahegelegene mobile Stationen bereitstellen.
Besonders in entlegenen Gebieten oder an Orten mit schwachem Netzempfang kann sie weiterhin zuverlässig eingesetzt werden.
-
Hohe Stabilität:
Durch die feste Position ist die Beobachtungsumgebung stabil, was verlässliche Differenzdaten ermöglicht.
Außerdem kann eine lokale physische Basisstation an spezifische Messanforderungen angepasst und optimiert werden.
Nachteile:
- Begrenzte Abdeckung:
Der Signalbereich lokaler physischer Basisstationen ist in der Regel relativ klein, meist nur innerhalb weniger Kilometer.
Für großflächige Messaufgaben müssen daher möglicherweise mehrere Basisstationen eingerichtet werden, was Kosten und Arbeitsaufwand erhöht.
-
Hohe Wartungskosten:
Um Genauigkeit und Stabilität sicherzustellen, ist regelmäßige Wartung erforderlich.
Darüber hinaus verursachen Anschaffung, Installation und Instandhaltung der Basisstationsausrüstung zusätzliche Kostenaufwendungen.
2. Virtuelle Basisstation auf Basis von Ntrip
Ntrip ist eine Technologie, die RTCM-Differenzdaten (Radio Technical Commission for Maritime Services) über das Internetprotokoll (IP) überträgt.
Virtuelle Basisstationen, die auf Ntrip basieren, benötigen keine physische Hardware, sondern verbinden sich über das Internet mit einem oder mehreren Ntrip-Servern.
Benutzer müssen lediglich die entsprechenden Parameter auf ihrem mobilen Stationsgerät einstellen, um sich mit dem Ntrip-Server zu verbinden und die Differenzdaten zu empfangen.
Vorteile:
-
Weite Abdeckung:
Da Ntrip-Server mit mehreren Referenzstationen verbunden werden können und Daten über das Internet übertragen, können sie weltweit Dienste bereitstellen.
Benutzer können RTK-Technologie überall dort verwenden, wo eine Netzwerkverbindung besteht, ohne sich um die Abdeckung der Basisstationen sorgen zu müssen.
-
Geringe Kosten:
Für die Benutzer ist es nicht notwendig, physische Basisstationen zu kaufen und zu warten. Sie müssen lediglich eine Servicegebühr zahlen, um Ntrip-Dienste zu nutzen, was die Kosten für den Einsatz der RTK-Technologie erheblich reduziert.
Nachteile:
-
Netzwerkabhängigkeit:
Virtuelle Basisstationen auf Basis von Ntrip sind vollständig auf das Internet angewiesen.
Fällt das Netzwerk aus oder ist das Signal schwach, können Differenzdaten nicht abgerufen werden, was die Messarbeit beeinträchtigt.
-
Genauigkeitsstabilität:
Aufgrund der Eigenschaften der virtuellen Basisstationstechnologie kann die Stabilität der Daten nicht an jedem Punkt und unter allen Wetterbedingungen garantiert werden – insbesondere wenn meteorologische Aktivitäten wie aktive Ionosphären- und Solarbewegungen die mobile Station betreffen.
-
Datensicherheit:
Da die Daten über das Internet übertragen werden, bestehen Sicherheitsrisiken, wie zum Beispiel Hackerangriffe oder Datenmanipulation.
Daher müssen entsprechende Sicherheitsmaßnahmen ergriffen werden, um die Daten zu schützen.
Zusammenfassung:
Lokale physische Basisstationen und Ntrip-basierte virtuelle Basisstationen haben jeweils ihre eigenen Vor- und Nachteile.
In der Praxis können Benutzer den für ihre Bedürfnisse und tatsächlichen Gegebenheiten geeigneten Referenzstationstyp auswählen, um eine effiziente und präzise RTK-Messung zu erzielen.
Einführung in Datenkommunikationsverbindungen
Datenkommunikationsverbindungen spielen in der RTK-Technologie eine entscheidende Rolle.
Sie sind dafür verantwortlich, Echtzeit-Beobachtungsdaten von der Referenzstation an die mobile Station zu übertragen, um eine hochpräzise Positionierung zu ermöglichen.
Derzeit gehören zu den gängigen Methoden für Datenkommunikation Mobilfunknetze und LoRa.
Im Folgenden werden deren Eigenschaften sowie Vor- und Nachteile vorgestellt und analysiert.
1. Mobilfunknetze
Mobilfunknetze nutzen die Kommunikationsinfrastruktur von Netzbetreibern – etwa 4G oder 5G –, um den Datenaustausch zwischen Referenzstation und mobiler Station zu ermöglichen.
Im RTK-System müssen sowohl die mobile Station als auch die Referenzstation mit Modulen ausgestattet sein, die Mobilfunkkommunikation unterstützen, und können über SIM-Karten oder ähnliche Methoden auf das Netz des Betreibers zugreifen.
Während der Datenübertragung verpackt die Referenzstation die Differenzdaten und sendet sie über das Mobilfunknetz an den Server.
Der Server leitet diese Daten anschließend an die mobile Station weiter, die nach dem Empfang die Positionsdaten mit hoher Genauigkeit berechnet und ermittelt.
Vorteile:
-
Große Abdeckung:
Telekommunikationsanbieter verfügen über eine weitgehend ausgebaute Netzwerkinfrastruktur, wodurch RTK-Messungen in großen Gebieten ohne geografische Einschränkungen möglich sind.
Dies ist besonders vorteilhaft für Langstreckenmessungen oder Projekte, die regionenübergreifend durchgeführt werden müssen.
-
Hohe Übertragungsgeschwindigkeit:
4G- und 5G-Mobilfunknetze ermöglichen eine schnelle Datenübertragung, wodurch große Mengen an Differenzdaten zügig an die mobile Station gesendet werden können – das garantiert eine hohe Echtzeitfähigkeit und Effizienz des RTK-Systems.
-
Einfache Nutzung:
Es ist keine zusätzliche Hardware oder komplexe Einrichtung erforderlich – einfach SIM-Karte einlegen, den Datendienst aktivieren und das System ist einsatzbereit.
Nachteile:
-
Signalstabilität stark umgebungsabhängig:
In dicht bebauten Städten, Gebirgsregionen oder unterirdischen Bereichen kann das Signal geschwächt oder gestört werden.
Dies führt zu Datenübertragungsverzögerungen, Paketverlusten oder anderen Problemen, die die Positionsgenauigkeit und Stabilität des RTK-Systems beeinträchtigen.
-
Kommunikationskosten:
Die Nutzung von Mobilfunknetzen verursacht laufende Kosten, etwa für SIM-Karten, monatliche Gebühren und Datenvolumen.
-
Cyber-Sicherheitsrisiken:
Da die Daten über ein öffentliches Mobilfunknetz übertragen werden, bestehen Risiken wie Datendiebstahl oder Manipulation, weshalb entsprechende Sicherheitsmaßnahmen notwendig sind.
2. LoRa
LoRa ist eine Low-Power-Wide-Area-Network (LPWAN)-Kommunikationstechnologie – eine Langstrecken-Funklösung auf Basis der Spreizspektrumtechnologie.
In RTK-Systemen ermöglicht LoRa die drahtlose Datenübertragung, indem an der Referenzstation und der mobilen Station jeweils LoRa-Module installiert werden.
Vorteile:
-
Große Übertragungsreichweite:
In offenen Umgebungen kann LoRa mehrere Kilometer, unter realen Bedingungen mehrere Hundert Meter erreichen.
Dadurch ist es eine effektive Datenkommunikationslösung in Gebieten mit schlechter Mobilfunkabdeckung.
-
Hohe Störfestigkeit:
Durch den Einsatz von Spreizspektrumtechnik und Vorwärtsfehlerkorrektur (FEC) verfügt LoRa über eine starke Resistenz gegen elektromagnetische Störungen und gewährleistet eine stabile Datenübertragung auch in komplexen Umgebungen.
-
Niedriger Energieverbrauch:
LoRa-Module verbrauchen sehr wenig Energie, was die Lebensdauer der Geräte verlängert, Kosten senkt und den Wartungsaufwand reduziert.
-
Flexible Netzwerkeinrichtung:
Benutzer können ihr eigenes LoRa-Netzwerk nach Bedarf einrichten – unabhängig von Telekommunikationsanbietern – und genießen damit hohe Autonomie und Flexibilität.
Nachteile:
-
Geringe Übertragungsrate: Im Vergleich zu Mobilfunknetzen ist die Datenrate von LoRa niedriger, meist im Bereich von einigen Hundert Bit bis zu mehreren Kilobit pro Sekunde.
-
Signalstabilität umgebungsabhängig: In dicht besiedelten Städten, Gebirgsregionen oder stark abgeschirmten Bereichen (z. B. Kellern) kann das Signal geschwächt oder gestört werden, was zu Übertragungsverzögerungen oder Paketverlusten führen kann.
Vor- und Nachteile der RTK-Technologie
Vorteile:
-
Hochpräzise Positionierung: Die RTK-Technologie erreicht eine Zentimeter-genaue Positionsbestimmung – deutlich präziser als herkömmliche Messmethoden. Dadurch können in Bereichen wie Ingenieurvermessung und Geländekartierung äußerst genaue Daten bereitgestellt werden.
-
Hohe Echtzeitfähigkeit: RTK liefert Messresultate in Echtzeit, ohne dass eine nachträgliche Datenverarbeitung erforderlich ist. Das steigert die Arbeitseffizienz erheblich und reduziert die Messzeit deutlich.
-
Hohe Arbeitseffizienz: Da RTK Ein-Personen-Bedienung und schnelle Messgeschwindigkeit ermöglicht, kann die Gesamteffizienz der Vermessungsarbeit stark verbessert werden. Gleichzeitig sinken der Personal- und Materialaufwand sowie die Messkosten.
Nachteile:
-
Signalstörungen: In komplexen Geländebedingungen, etwa in städtischen Hochhausgebieten oder Gebirgstälern, können Satellitensignale blockiert oder gestört werden. Dies führt zu einer geringeren Positionierungsgenauigkeit oder sogar zu Messausfällen.
-
Begrenzte Datenkommunikation: RTK ist auf eine stabile Datenverbindung zwischen Referenz- und mobiler Station angewiesen. Bei instabilem oder gestörtem Signal leidet die Echtzeitübertragung und Genauigkeit. In abgelegenen Regionen kann eine unzureichende Netzabdeckung die Anwendung zusätzlich einschränken.
-
Lange Initialisierungszeit: In manchen Fällen benötigt die RTK-Mobilstation nach dem Start eine gewisse Zeit, um eine stabile, hochpräzise Positionierung zu erreichen – was die Effizienz beeinträchtigen kann, insbesondere bei schnell wechselnden Messaufgaben.
-
Hohe Kosten: Ein RTK-System ist in der Anschaffung vergleichsweise teuer – bestehend aus Referenzstation, mobiler Station und Kommunikationsausrüstung. Zusätzlich erfordert die regelmäßige Kalibrierung und Wartung der Geräte weitere Kosten, um die Messgenauigkeit langfristig zu gewährleisten.
Entwicklungsperspektiven der RTK-Technologie
Mit der kontinuierlichen Verbesserung globaler Satellitennavigationssysteme und dem technologischen Fortschritt wird sich auch die RTK-Technologie stetig weiterentwickeln und innovieren.
Derzeit konzentriert sich ihre Entwicklung vor allem auf folgende Bereiche:
-
Multisystem-Integration: Die Fusion verschiedener globaler Navigationssatellitensysteme (GNSS) zur Steigerung der Positionierungsgenauigkeit und Zuverlässigkeit.
-
Multisensor-Integration: Die Kombination und Fusion von Sensordaten aus unterschiedlichen Quellen, um Positionsbestimmungen unter schwierigen RTK-Bedingungen zu ermöglichen.
-
Intelligente Weiterentwicklung: Die Verknüpfung von RTK mit künstlicher Intelligenz (KI), Big Data und anderen Technologien, um Messdaten automatisch zu verarbeiten und zu analysieren – und damit Genauigkeit, Effizienz und Stabilität weiter zu verbessern.
